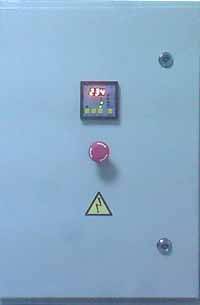

Шкаф управления электрогенераторным агрегатом ШУ ЭГА
ААРЛ.421453.004ТУ
Область применения и общие сведения
Шкаф управления электрогенераторным агрегатом ШУ ЭГА применяется в системах электропитания на необслуживаемых, постоянно действующих или резервных электро-станциях радиорелейных линий, телекоммуникационных и других аналогичных объектов, для обеспечения гарантированного питания потребителей.
ШУ ЭГА позволяет осуществлять высококачественное электроснабжение объекта с минимальным участием обслуживающего персонала.
При использовании блока автоматики электростанции достигаются необходимые условия резервирования энергоснабжения, оптимизируется работа электроагрегата в целом, отображаются основные рабочие величины и параметры.
ШУ ЭГА предназначен для управления дизельными и бензиновыми генераторными станциями различных фирм-изготовителей (Geko, GENMAC, Eisemann, HONDA, EUROPOWER, KUBOTA, Bruno, GESAN и др.), автоматического контроля напряжения генератора и сети, автоматического переключения нагрузки.
ШУ ЭГА обеспечивает:
■ работу с трехфазной (или однофазной) сетью
переменного тока с системой заземления IT
(система, в которой нейтраль изолирована от
земли или заземлена через приборы, имеющие
большое сопротивление) или с системой
заземления TN-S (система, в которой нейтраль
источника питания глухо заземлена);
■ управление электрогенераторным агрегатом (ЭГА)
с двигателем внутреннего сгорания любого типа
(дизельным или бензиновым) мощностью до
692 кВА, подготовленного по второй степени
автоматизации, в автоматическом и ручном
режиме;
■ автоматическое переключение нагрузки на
сетевой ввод или ЭГА;
■ контроль состояния и цифровую индикацию
параметров ЭГА (фазное напряжение и частоту)
и сетевого ввода (линейные или фазные
напряжения);
■ программирование основных параметров работы;
■ управление подогревателем ЭГА;
■ управление подогревателем помещения в
зависимости от температуры;
■ подзаряд аккумуляторной батареи ЭГА.
Для контроля температуры в помещении шкаф управления поставляется вместе с выносным датчиком температуры.
Исполнения ШУ ЭГА
Модификации ШУ ЭГА очень разнообразны и могут изготавливаться под любую конкретную задачу.
Шкафы подразделяются по следующим главным критериям:
■ система заземления (изолированная нейтраль или глухо заземленная);
■ номинальная мощность;
■ функциональные возможности.
Вариант исполнения ШУ определяется при заказе, и в зависимости от требований комплектуется:
■ четырех или трех полюсными контакторами;
■ контакторами на разные мощности (17, 20, 22, 31, 38, 41, 48, 55, 62, 69, 76, 86, 96,
124, 138, 155, 173, 207, 242, 380, 553, 692 кВА);
■ разными по функциональным возможностям цифровыми микропроцессорными
устройствами (DKG-105, DKG-207);
■ контакторами разных фирм-изготовителей (ABB, Lovato, ETI Electroelement d. d, АсКо).
Пример записи ШУ ЭГА ААРЛ.421453.004ТУ с системой заземления IT (изолированная нейтраль), с четырех полюсными контакторами номинальной мощностью 31 кВА (АС1) производства ABB, с контроллером DKG-207:
■ " ШУ-ЭГА-4п-31ДА ААРЛ.421453.004ТУ ".
Краткий перечень выполняемых функций
■ Можно организовать автоматическую или ручную работу:
▪ подключение нагрузки к сетевому вводу - основной режим работы;
▪ подключение нагрузки к ЭГА - резервный режим работы, при выходе сетевого
напряжения за допустимые пределы.
■ При автоматическом управлении ШУ ЭГА обеспечивает:
▪ автоматический пуск ЭГА для подключения нагрузки;
▪ остывание ЭГА перед остановом, если он работал на нагрузку;
▪ нормальный останов ЭГА при восстановлении напряжения сетевого ввода;
▪ аварийный останов ЭГА по сигналам аварийных защит;
▪ прогрев ЭГА для быстрого подключения нагрузки;
▪ подзаряд аккумуляторной батареи ЭГА;
▪ контроль, запоминание и сигнализацию неисправностей ЭГА, а также диагностику
и предупредительную сигнализацию возможных неисправностей датчиков.
■ Возможность обеспечить дистанционный пуск и останов ЭГА.
■ Для создания нормальных условий эксплуатации агрегата предусмотрено
автоматическое управление подогревателем помещения.
■ Можно создать АВР любой сложности и с любым типом двигателя для конкретной
электростанции:
▪ ШУ ЭГА содержит широкий спектр программируемых счетчиков, таймеров и
пороговых устройств;
▪ в блоке автоматике программируется конфигурация внутренних реле, что
обеспечивает возможность работы с различными типами двигателей
внутреннего сгорания;
▪ все программируемые параметры хранятся в энергонезависимой памяти ШУ.
■ Для создания удобства работы персонала при вводе в эксплуатацию и при
эксплуатации в ШУ ЭГА предусмотрен визуальный контроль:
▪ линейного или фазного напряжения сетевого ввода;
▪ фазного напряжения ЭГА;
▪ частоты переменного тока ЭГА;
▪ количества пусков ЭГА;
▪ времени работы под нагрузкой ЭГА;
▪ общего времени работы ЭГА;
▪ напряжения аккумуляторной батареи ЭГА.
■ ШУ ЭГА обеспечивает блокировки:
▪ исключающую возможность подключения к нагрузке более одного источника
электроэнергии;
▪ исключающую возможность запуска ЭГА при его ремонте или техническом
обслуживании.
■ ШУ ЭГА обеспечивает учет и хранение в энергонезависимой памяти количества
пусков, времени работы под нагрузкой и общего времени работы ЭГА.
■ Для удаленного мониторинга блок автоматики имеет возможность подстыковки к
персональному компьютеру через телефонную линию или порт RS232.
Использование программного обеспечения, установленного на компьютере, открывает
новые возможности дистанционного контроля и программирования.
Программное обеспечение позволяет наглядно отобразить происходящие события,
а также анализировать, сохранять и распечатывать журнал событий.
Особенности
■ Оперативное питание ШУ осуществляется от аккумуляторной батареи ЭГА.
■ ШУ ЭГА по конструктивному исполнению представляет собой шкаф одностороннего
обслуживания. В шкафу предусмотрены крепежные отверстия для установки его на
стене.
■ Для защиты от грызунов кабели в ШУ ЭГА вводятся через герметизированные
соединители.
■ Модификации ШУ ЭГА очень разнообразны и могут изготавливаться под любую
конкретную задачу. Можно создать АВР от простого резерва сети загородного дома
(однофазные мини электростанции) до сложного объекта промышленной отрасли
(трехфазные электростанции большой мощности).
■ В процессе эксплуатации, можно изменять все параметры программы непосредственно
с панели индикации и управления, что позволяет адаптировать к различным типам
ЭГА и к различным условиям эксплуатации.
■ Главные достоинства ШУ ЭГА – надежность, высокое качество, автономность,
простота в эксплуатации и техническом обслуживании, идеальное соотношение цены
к выполняемым функциям.
Комплект поставки
■ шкаф управления электрогенераторным агрегатом ШУ ЭГА;
■ датчик температуры ДТ-4 ААРЛ.433647.005;
■ комплект монтажных частей;
■ комплект эксплуатационной документации.
Технические характеристики
| Количество сетевых вводов | 1 |
| Количество управляемых ЭГА | 1 |
| Номинальная мощность (АС1), кВА | 17 ... 692 |
| Номинальный ток нагрузки (АС1), А | 25 ... 1000 |
| Фазное напряжение силовой сети по вводу, В * | от 186 до 242 |
| Фазное напряжение силовой сети по ЭГА, В * | от 194 до 254 |
| Максимальное фазное напряжение, В | 277 |
| Частота переменного тока силовой сети, Гц * | от 45 до 55 |
| Потребляемая мощность по переменному току, не более, Вт | 200 |
| Номинальное напряжение оперативного питания (АБ), В | 12; 24 |
| Ток стабилизации заряда АБ, А | 3 ... 10 |
| Потребляемая мощность по постоянному току, не более, ВА | 5; 30 |
| Погрешность измерения напряжения, % | ±2 %+1В |
| Габаритные размеры | |
| ширина, мм | 400; 800 |
| высота, мм | 650; 1200 |
| глубина, мм | 250; 400 |
| Масса, не более, кг | 20; 90 |
| Степень защиты по ГОСТ 14254-96 | IР54 |
* - программируемые параметры, которые можно изменять при эксплуатации.
Ниже приведены основные программируемые параметры.
| Программируемый параметр | Заводская установка | Диапазон изменения |
| Нижний предел напряжения сетевого ввода, В | 186 | 30 ... 250 |
| Верхний предел напряжения сетевого ввода, В | 242 | 100 ...400 |
| Нижний предел напряжения генератора, В | 194 | 30 ... 250 |
| Верхний предел напряжения генератора, В | 254 | 100 ...400 |
| Нижний предел частоты, Гц | 45 | 10 ... 60 |
| Верхний предел частоты, Гц | 55 | 50 ... 100 |
| Число попыток пуска | 4 | 1 ... 6 |
| Задержка перед пуском, с | 15 | 0 ... 240 |
| Задержка между попытками пуска, с | 10 | 2 ... 30 |
| Таймер пуска, с | 10 | 2 ... 15 |
| Таймер останова, с | 0 | 0 ... 60 |
| Таймер ожидания сети, мин. | 0,5 | 0 ... 15 |
| Задержка на охлаждение генератора, мин. | 1,5 | 0 ... 15 |
| Таймер воздушной заслонки, с | 1,0 | 1,0 ... 90 |
Исполнительные механизмы | Параметры | |
Uном., В | Iном., А | |
| Топливный соленоид (ТС - Пуск, ТС - Стоп) | = 12 | 6 ** |
| Реле стартера (Стартер) | = 12 | 6 ** |
| Свечи накала (Свечи) * или стоп-устройство (СУ) *, или воздушная заслонка (Дроссель) * | = 12 | 6 ** |
| Подогреватель ЭГА | ~ 220 | 10 |
| Подогреватель помещения (ПП) | ~ 220 | 10 |
* - выход программируется.
** - суммарный ток всех трех выходов не должен превышать 6 А.
Условия эксплуатации
■ Соответствует климатическому исполнению УХЛ-3 по ГОСТ 15150-69 и сохраняет
работоспособность при:
▪ температуре окружающей среды от минус 20 °С до плюс 55 °С;
▪ относительной влажности воздуха не более 80% при температуре плюс 25 °С;
▪ высоте над уровнем моря до 2000 м;
▪ воздействии вибрации с частотой от 10 до 50 Гц и ускорением до 1,0g;
▪ воздействии ударных нагрузок с частотой до 120 уд./мин и ускорением до 3,0g.
■ Группа условий в части коррозийной активности атмосферы - 1 по ГОСТ 15150-69.
■ Устойчивость к воздействию плесневых грибов - О4 по ГОСТ 9.048-89.
