   Область применения и общие сведения

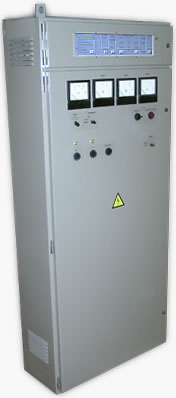

  Шкаф управления дизель-генераторной электростанцией
  ШУ ДГЭС применяется в системах резервного
  электропитания, для автоматизации дизель-генераторной
  электростанции, на объектах с непрерывным
  технологическим процессом, телекоммуникационных
  организаций и других аналогичных объектах.
  ШУ ДГЭС позволяет осуществлять высококачественное
  электроснабжение объекта с минимальным участием
  обслуживающего персонала. Присутствие персонала
  необходимо только для проведения технического
  обслуживания или для контроля и управления через
  компьютер или пульт с удаленного диспетчерского пункта.

  ШУ ДГЭС предназначен для работы в трехфазной сети
  переменного тока с глухозаземленной нейтралью и
  обеспечивает:

  ■  управление двумя (одним) вводами внешней сети,
      в автоматическом или ручном режимах;
  ■  управление двумя (одним) ДГА, автоматизированных по
      4-й степени ГОСТ 14228-80, мощностью 24 (48,100) кВт,
      в автоматическом или ручном режимах;
  ■  учет работы ДГЭС;
  ■  управление вспомогательным оборудованием ДГЭС,
      для обеспечения температурного режима и топлива в
      топливном баке.

Исполнения ШУ ДГЭС

Структура условного обозначения:

Выпускается двенадцать вариантов исполнения ШУ ДГЭС:

Краткий перечень выполняемых функций

■  Можно организовать автоматическую или ручную работу:
       ▪  подключение нагрузки к сетевому вводу - основной режим работы;
       ▪  подключение нагрузки к ДГА - резервный режим работы, при выходе сетевого
          напряжения за допустимые пределы.

■  При автоматическом управлении агрегатом, ШУ ДГЭС обеспечивает:
       ▪  автоматический пуск ДГА – для подключения нагрузки или на прогрев
          помещения ДГЭС;
       ▪  остывание ДГА перед остановом, если он работал на нагрузку;
       ▪  нормальный останов ДГА – при восстановлении напряжения сетевого ввода или
          повышении температуры в помещении ДГЭС;
       ▪  аварийный останов ДГА (включение служебного стоп-устройства);
       ▪  экстренный останов ДГА (включение аварийного стоп-устройства);
       ▪  прогрев ДГА, для быстрого подключения нагрузки – включение (выключение)
          подогревателя масла;
       ▪  охлаждение работающего ДГА, для поддержания температурного режима –
          включение (выключение) вентилятора;
       ▪  контроль, запоминание и сигнализацию неисправностей ДГА, а также диагностику
          и предупредительную сигнализацию возможных неисправностей датчиков ДГА.

■  При работе в автоматическом режиме, предусмотрено ручное управление агрегатом:
       ▪  пуск;
       ▪  останов;
       ▪  экстренный останов;
       ▪  включение (выключение) вентилятора ДГА.

■  Для создания нормальных условий эксплуатации агрегата предусмотрено
    автоматическое управление (возможно и ручное управление) вспомогательным
    оборудованием:
       ▪  насосом подкачки топлива;
       ▪  шиберными заслонками;
       ▪  обогревателем шиберных заслонок;
       ▪  приточно-вытяжными вентиляторами;
       ▪  обогревателем помещения ДГЭС.

■  Для создания удобства работы персонала при вводе в эксплуатацию и при
    эксплуатации в ШУ ДГЭС предусмотрен визуальный контроль:
       ▪  напряжения в каждой фазе сетевого ввода;
       ▪  напряжения в каждой фазе ДГА;
       ▪  напряжения в каждой фазе нагрузки;
       ▪  тока в каждой фазе нагрузки;
       ▪  частоты переменного тока ДГА;
       ▪  текущей температуры в помещении ДГЭС;
       ▪  результатов тестирования и диагностики.

■  ШУ ДГЭС обеспечивает блокировки:
       ▪  исключающую возможность подключения нагрузки к более одному источнику
          электроэнергии;
       ▪  исключающую возможность автоматического запуска ДГА, включения
          вентиляторов, подогревателей и топливного насоса, автоматического открытия
          шиберных заслонок при пожаре в помещении ДГЭС;
       ▪  исключающую возможность запуска ДГА при его ремонте или техническом
          обслуживании.

■  ШУ ДГЭС обеспечивает учет и хранение, в энергонезависимой памяти, основных
    показателей работы ДГЭС:
      ▪  количество пусков ДГА;
      ▪  количество неудавшихся пусков ДГА;
      ▪  время работы ДГА на нагрузку;
      ▪  время работы ДГА;
      ▪  количество исчезновений вводов;
      ▪  время отсутствия вводов.



    ■  ШУ ДГЭС обеспечивает
       дистанционный контроль
       и управление с пульта
       дистанционной сигнализации
       и управления (ПДСУ)
       или с компьютера.



■  При управлении с компьютера
    функции контроля и управления
    существенно расширены -
    оператор имеет возможность
    полнофункционального
    мониторинга ДГЭС, возможность
    дополнительного управления
    сетевым вводом и ДГА,
    просмотра (печати) журнала
    событий, в котором ведется
    запись всех событий в реальном
    времени.

■  Для удобства и быстрого поиска
    неисправностей в ШУ ДГЭС
    имеется встроенная диагностика
    целостности системы и
    исправности устройств системы.

Демонстрационная версия программы мониторинга ШУ ДГЭС [ 3.031 Mb ]

Особенности

■  Оперативное питание ШУ ДГЭС осуществляется от аккумуляторных батарей одного
    из ДГА с параллельно подключенным зарядным устройством.

■  ШУ ДГЭС по конструктивному исполнению представляет собой напольный шкаф
    одностороннего обслуживания.

■  По согласованию с Заказчиком ШУ ДГЭС по конструктивному исполнению может
    поставляться в больших распределительных шкафах (ES 5000, AS, PS 4000) фирмы
    “RITTAL”.


■  В ШУ ДГЭС установлены клеммы
    пружинного типа с безвинтовым
    соединением.
    Эффект постоянного давления
    пружины на проводник
    гарантирует качественное и
    долговечное соединение.
    Клеммы пружинного типа
    обеспечивают удобство при
    монтаже и пуско-наладочных
    работах, а также не требуют
    технического обслуживания.


■  При проектировании ДГЭС с двумя ДГА, Заказчик может выбрать более приемлемый,
    для себя, вариант:
       ▪  установка одного ШУ ДГЭС, который обеспечивает управление двумя ДГА
          (рекомендуется);
       ▪  установка двух, последовательно соединенных, ШУ ДГЭС, каждый из которых
          обеспечивает управление одним ДГА.

■  Главные достоинства ШУ ДГЭС – надежность, высокое качество, автономность,
    простота в  эксплуатации и техническом обслуживании, идеальное соотношение цены
    к выполняемым функциям.


Комплект поставки

■  шкаф управления дизель-генераторной электростанцией ШУ ДГЭС;
■  пульт дистанционной сигнализации и управления ПДСУ ААРЛ.424453.001 или
    адаптер RS-232 ААРЛ.426522.001 с программным обеспечением для компьютера и
    кабелем для последовательного порта (по согласованию с Заказчиком);
■  датчик температуры ДТ-3 ААРЛ.433647.003;
■  зарядное устройство ЗУ-24-01 ААРЛ.436237.001. Для непрерывного подзаряда двух
    аккумуляторных батарей типа 6СТ-190 в автоматическом режиме (по согласованию с
    Заказчиком);
■  комплект кабелей ААРЛ.418142.001. Для стыковки ШУ ДГЭС с оборудованием ДГЭС
    (по согласованию с Заказчиком);
■  ящик ЯРП-11 ИГРФ.656335.013. Предназначен для отключения ШУ ДГЭС от вводов,
    ДГА и СШ; содержит рубильник (по согласованию с Заказчиком);
■  комплект монтажных частей;
■  комплект эксплуатационной документации.


Технические характеристики

Условия эксплуатации

■  Сохраняет работоспособность в условиях воздействия климатических факторов
    УХЛ-4 и О-4 по ГОСТ 15150-69 при:
        ▪  температуре окружающей среды от плюс 5 °С до плюс 50 °С;
        ▪  относительной влажности воздуха 80% при температуре плюс 25 °С;
        ▪  высоте над уровнем моря до 2000 м.
■  Группа условий эксплуатации в части механических воздействий М7
    по ГОСТ 17516.1-90 при воздействии вибрации с частотой от 10 до 50 Гц,
    с ускорением не более 1,0 g.
■  Группа условий в части коррозийной активности атмосферы для исполнения УХЛ4-1,
    для О4-2 по ГОСТ 15150-69.
■  Устойчивость к воздействию плесневых грибов - О4 по ГОСТ 9.048-89.
